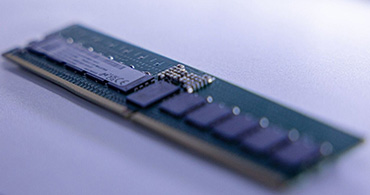

存儲芯片和SSD的制造過程涉及多個階段，包括材料選擇、設計、制造、封裝和測試。

首先，需要選擇合適的半導體材料和存儲單元結構。例如，SONOS存儲器因其低操作電壓和與傳統CMOS工藝的兼容性而被廣泛應用。此外，基于90nm工藝的8M閃存存儲器采用了雙位單元虛擬地架構。這些設計決策對于確保存儲芯片的性能和可靠性至關重要。

制造過程通常涉及多個步驟，包括形成絕緣層、導電層、以及通過蝕刻技術在半導體基板上創建存儲單元陣列。例如，一種半導體記憶設備的制造方法包括在DRAM中堆疊記憶單元，然后在記憶單元陣列區域和周邊電路上形成電極，并在BPSG薄膜上形成一個電容絕緣薄膜。另一種方法提供了制造嵌入式高速固態存儲器的詳細步驟，包括NAND FLASH的選擇、組成原理、FPGA實現邏輯及性能計算。

封裝是將制造好的存儲芯片集成到最終產品中的關鍵步驟。疊層芯片封裝工藝包括先切后磨（DBG）工藝、芯片粘接技術、金線鍵合工藝等。此外，還有針對多層NAND芯片封裝的結構設計和封裝工藝的研究，以提高良品率和降低成本。

在制造過程中，還需要進行一系列的測試來驗證存儲芯片的性能和可靠性。這包括但不限于讀寫速率測試、耐擦寫循環能力測試、以及溫度穩定性測試。例如，一種基于SONOS存儲器的超高可靠性閃存工藝及其電路研究就涉及到了對存儲單元可靠性的多層次研究。

SSD的設計不僅涉及到存儲芯片的選擇和配置，還包括主控邏輯的設計、接口協議的支持以及數據傳輸效率的提升。例如，基于FPGA的PCIe SSD設計與實現展示了如何通過高性能固態盤原型系統滿足大數據時代的數據密集型應用的需求。同時，面向高性能應用的PCIE SSD驅動研究與實現也強調了分層驅動程序的重要性，以提高系統帶寬和空間利用率。

存儲芯片和SSD的制造是一個復雜的過程，涉及材料選擇、設計、制造、封裝和測試等多個環節。每一步都需要精細的控制和優化，以確保最終產品的性能、可靠性和成本效益。
